液压制动软管检测方法详解（二）

第一项：检测缩颈后的通过量

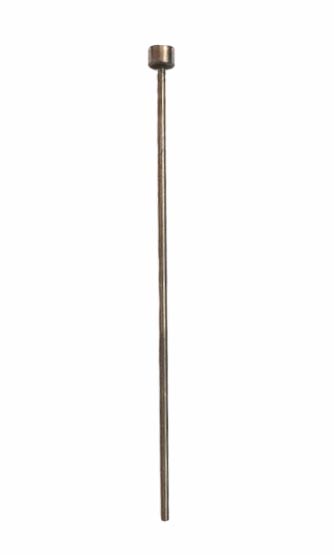

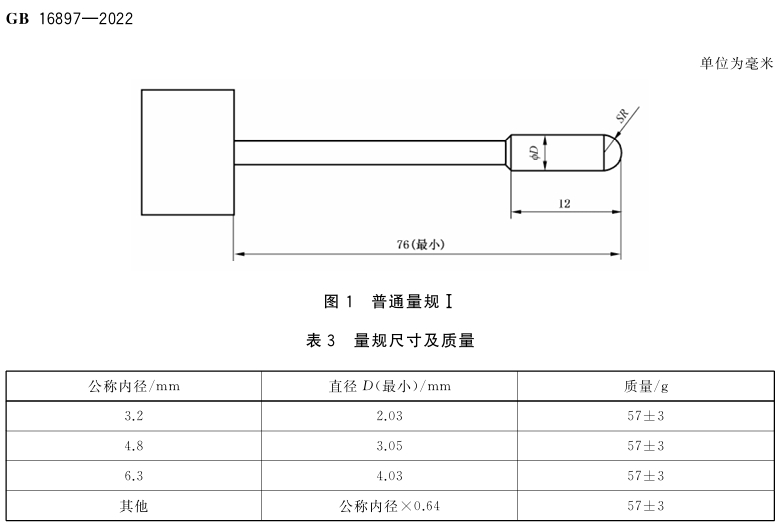

量规的规格：按照GB 16897-2022要求（智烁液压胶管公称内径为3.2mm），量规直径最小为2.03mm，质量为57±3g，量规测量端最短长度为76mm。

测试步骤：
1、保持液压制动软管总成轴线处于铅锤状态；

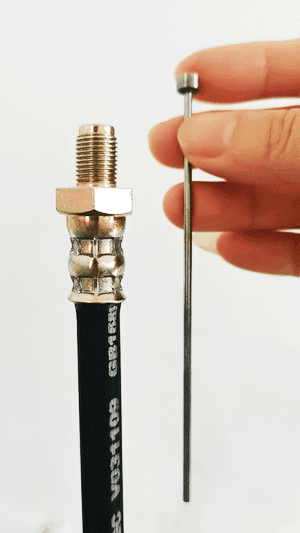

2、在液压制动软管总成上端接头入口处沿液压制动软管总成轴线垂直释放量规，记录量规在自重作用下自由下落的情况。

合格标准：量规应在自重作用下，3s内插入全长。

3、无法在总成接头插入量规的，可在距液压制动软管总成一侧接头76mm处进行切割，然后在切开端垂直释放量规进行试验。

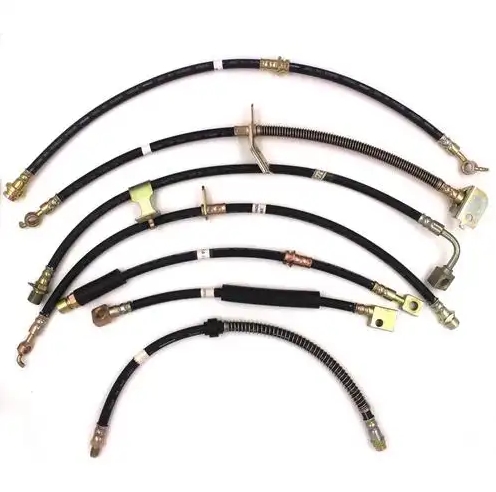

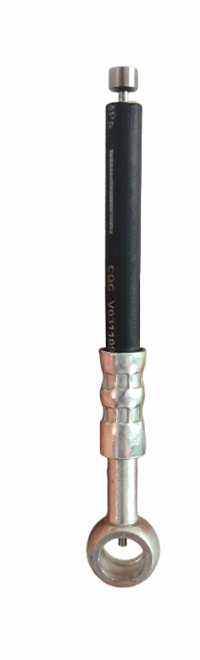

对于一些异性管接头（如左下图所示），量规无法从总成接头插入的，可用第三步的方法，切割软管进行测量（如右下图所示）。

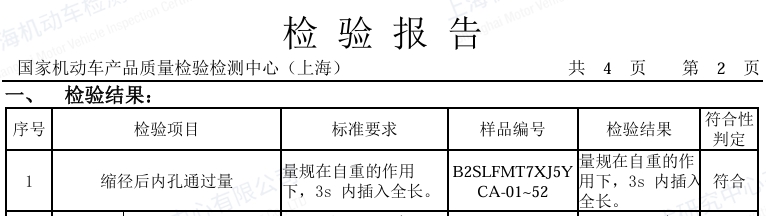

附委外检测报告：国家机动车产品质量检验检测中心报告（检测日期：2025.03.24）
