液压制动软管检测方法详解（三）

第二项：最大膨胀量

制动软管的最大膨胀量检测 根据GB16897-2022要求最大膨胀量要按照GB/T 7129-2001规定进行试验，试验压力为6.9MPa、10.3MPa和20.0MPa，试验介质为蒸馏水或制动液。

以下是GB/T 7129-2001规定的试验程序：

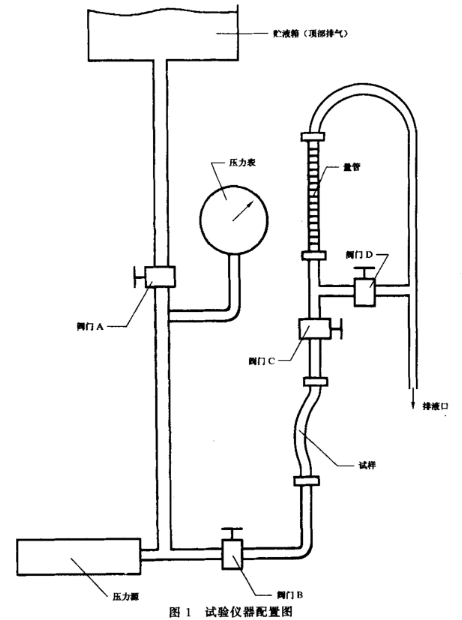

5.1小心地将液压制动胶管试样连接到试验仪器上,确保无泄漏,并注意避免产生扭曲,保持试样处于垂直状态,测量液压胶管试样的自由长度,并且在压力作用下不受拉伸影响。

5.2用酒精、蒸馏水或其他试验液体充满贮液箱,同时要注意排除空气或溶解性气体,开启阀门A并用液体注满压力源,部分地开启阀门D并让液体从贮液箱流过量管,直到量管内看不到气泡为止。（注:前后移动液压胶管试样便于排出气泡。）

5.3关闭阀门A、C和D,并在10s内将液压胶管试样内压力升高到试验压力,检查连接处有无泄漏,并开启阀门C完全排出液压胶管试样中的压力,然后再进行5.4规定的操作之前再将其关闭。

5.4用阀门D将量管中的液面调整到0刻度。

5.5按3.2规定的升压速度升压,直到压力表指示已达到试验压力为止。关闭阀门B以保持试样中的压力。然后开启阀门C,让膨胀试样中的液体上升到量管内并立即测定膨胀容积。待液面达到恒定状态, 立即关闭阀门C并记录量管内的容积。
（3.2规定：当试验压力小于12.5MPa时，升压速度为0.075MPa/s~0.175MPa/s之间；在较高的试验压力时，升压速度为0.35MPa/s~1.0MPa/s之间）

5.6按5.5所规定的程序重复进行两次,使量管最终的读数是三次膨胀的总容积。

5.7如果在确定膨胀读数之前,液压胶管试样内的压力偶然上升到试验压力值以上,但未超过软管规定最低爆破压力值的50%,则将压力完全排除,让液压胶管试样恢复15min,再按5.4~5.6规定的程序重复试验。

当试验中有气泡从液压胶管试样中逸出,则让试样至少恢复15min以后再重复试验。

6 结果表示
容积膨胀值E，cm³/m，按下列算式计算：E=[(V/3)－C]/L
式中：
V——由量管读出的三次膨胀的总容积，以cm³表示，精确到0.01cm³；
C——校正系数，cm³表示，并精确到0.01cm³
L——试样的自由长度，以m表示。



附委外检测报告：国家机动车产品质量检验检测中心报告（检测日期：2025.03.24）
